一．前言
      动供总厂给水三部6号泵站301号泵组，从2017年9月4日至10月16日的点检数据看，发现泵测点振动趋势变大，下面分析下其原因。

二．设备基本信息
      电机：520kW、985rpm；
      泵类型：单级泵；
      联轴器：弹性柱销螺栓；
      泵轴承厂商型号：NSK6310；
      轴承6310 缺陷频率（单位:Hz）；内滚道：4.91，外滚道：3.08，滚子：2.07，保持架：0.38；

三．数据分析

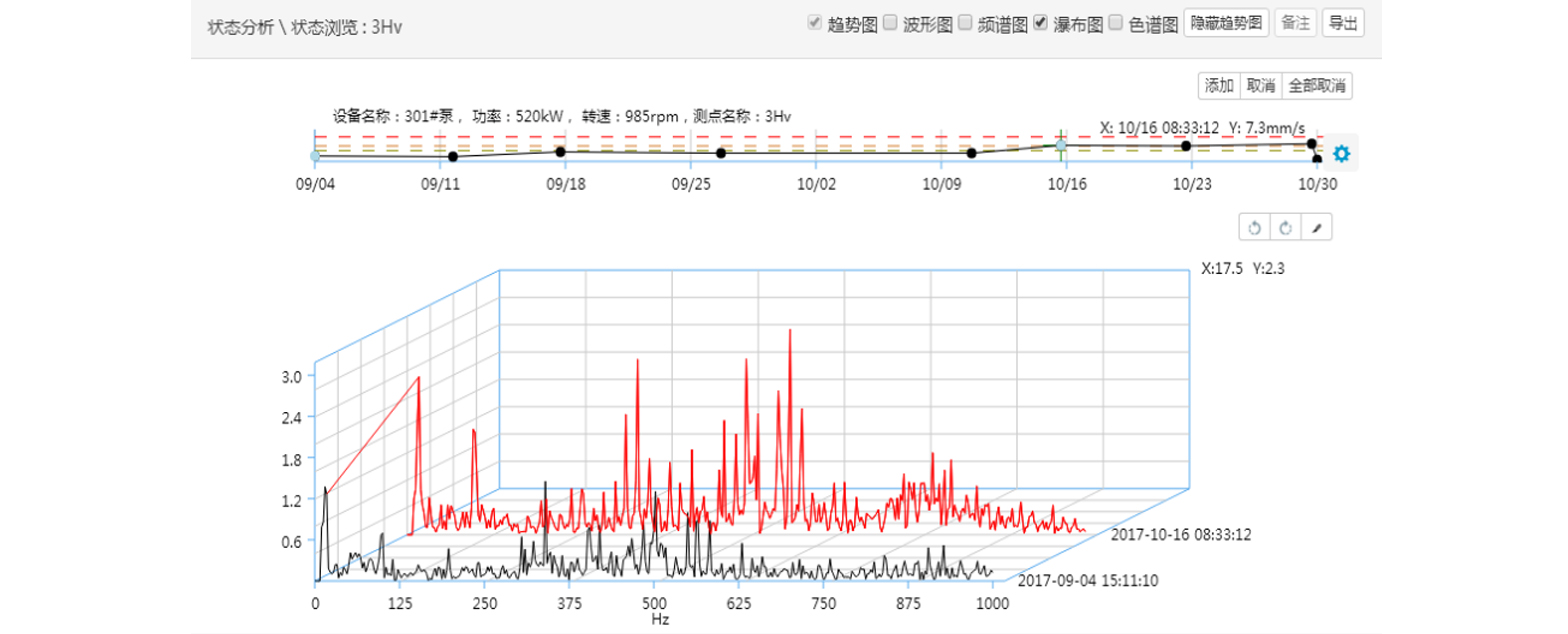

      由下图可见，从2017年9月4日至10月16日测点3HV的数据看，10月16日频谱图中100Hz以上的谱线的幅值比9月4日显著上升。

3Hv瀑布图

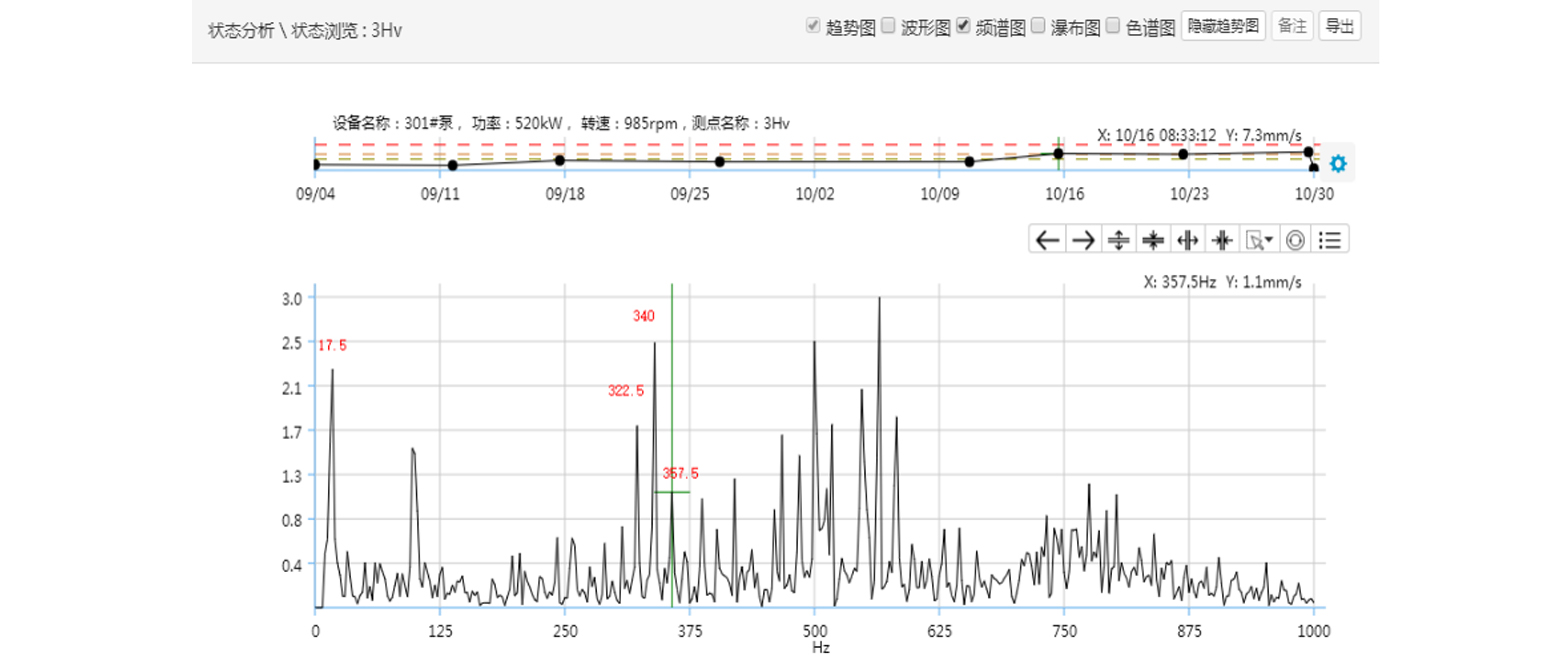

      由下图可见，泵转频17.5Hz，经计算内滚道缺陷频率的谐频约为340Hz，外滚道缺陷频率的谐频约为322.5Hz。这两张图就很清楚的说明，滚道被磨损。

3Hv 10/16频谱图

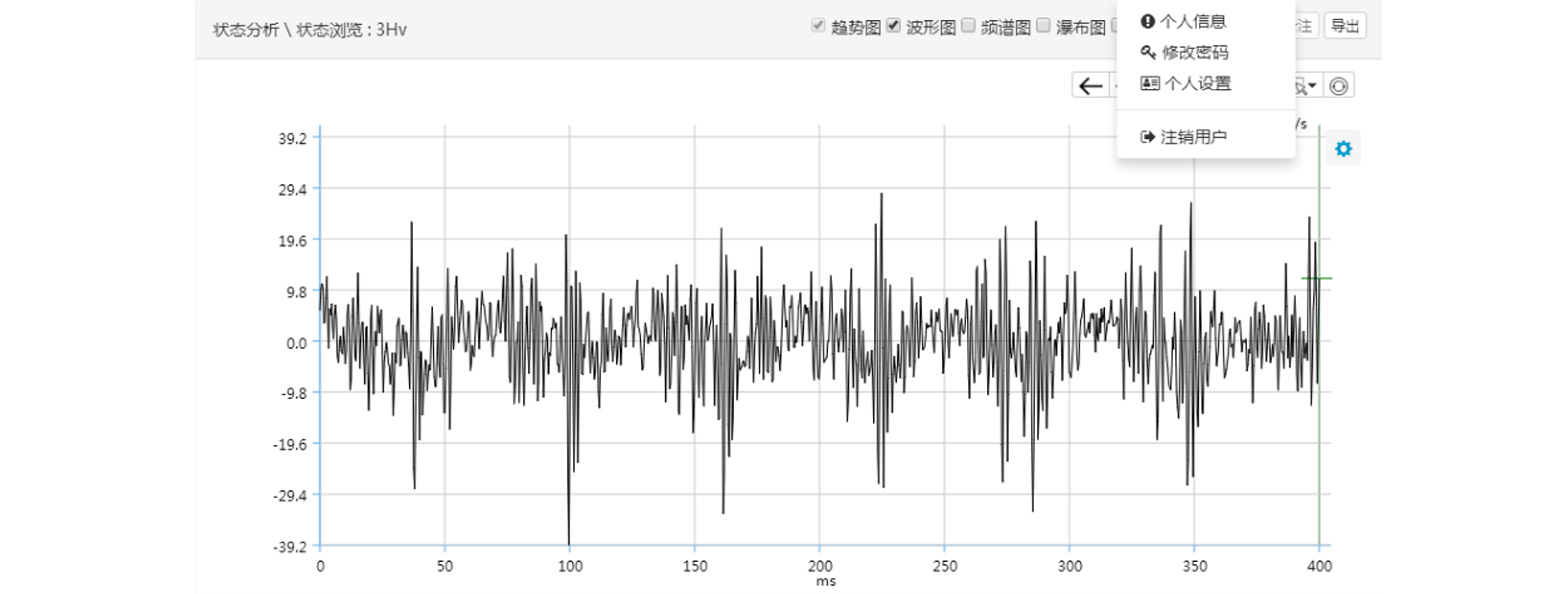

      由下图可见，轴承的波形图如同热带鱼，也说明轴承有问题。

3Hv时域波形

      预防措施：因此10月下旬，报告了设备部门提醒其注意。10月30号日，设备部门及时换了泵的内轴承。

四．检查结果

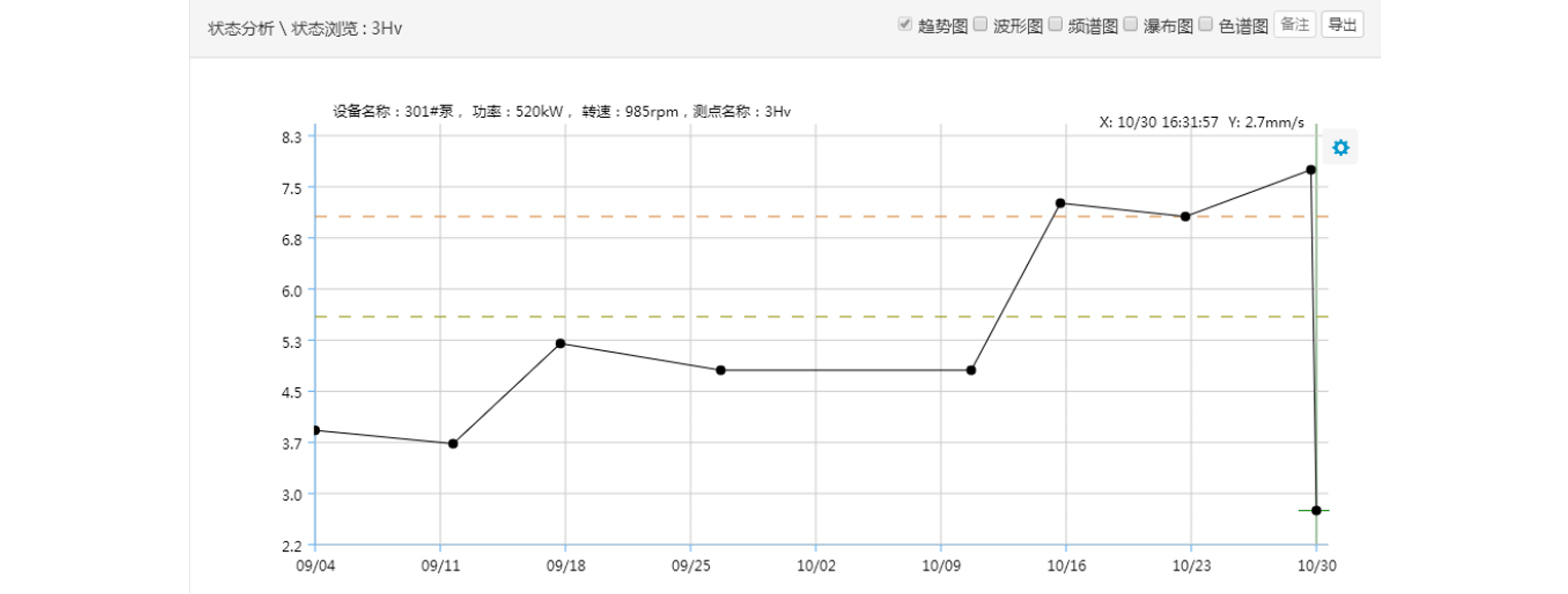

      1.由下图可见，测点3HV的趋势图，10月30号振动值跌到最低值。

3Hv趋势图

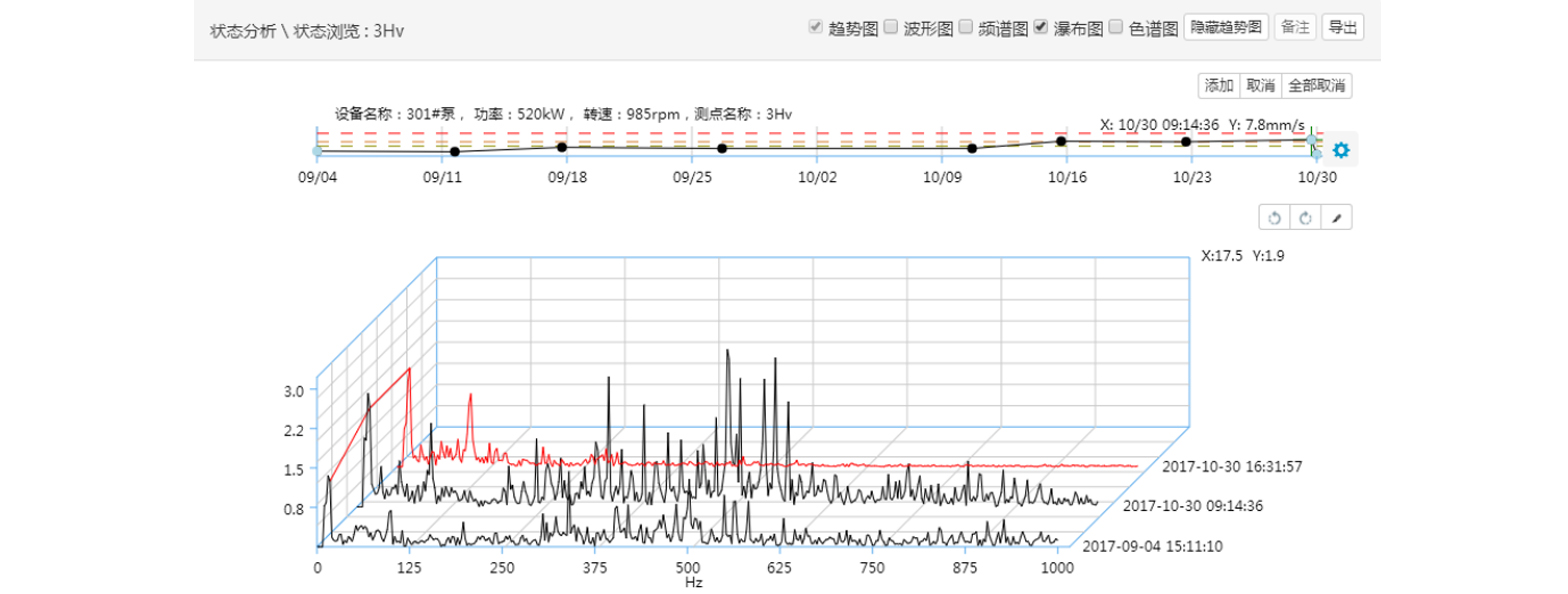

      2.由下图可见，测点3HV的瀑布图，10月30号频谱图，100Hz以上的谱线光滑，杂波消失。

测点3Hv瀑布图

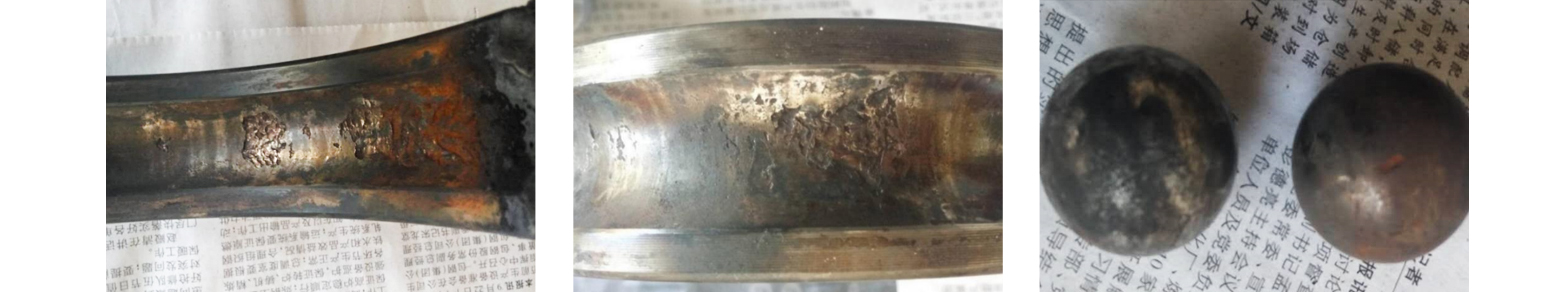

      3.由下图可见，轴承的内外滚道多处被磨损，有电蚀和小凹坑，滚珠稍有磨损。

五．小结

      轴承的部件有缺陷，在图谱上是可以显示出来的，这次换下的轴承就证明了这一点，或许，这个轴承还可以用段时间，前提是，要保证保持架是完好的，振动幅值在允许范围之内。
