一.简介
该助燃风机是轧钢线加热系统的关键设备,此风机纳入A类受控设备,测试风机轴承座、电机地脚的振动数据,进行定量数据的倾向管理,振动测试周期为1个月,此设备一直运行稳定,2017年4月开始,机组的电机侧振动值超标。
二.机组参数及结构图
主要技术性能参数如下:
(1)电机转速1450r/min
(2)风机转速1450r/min
(3)电机功率:30kW;

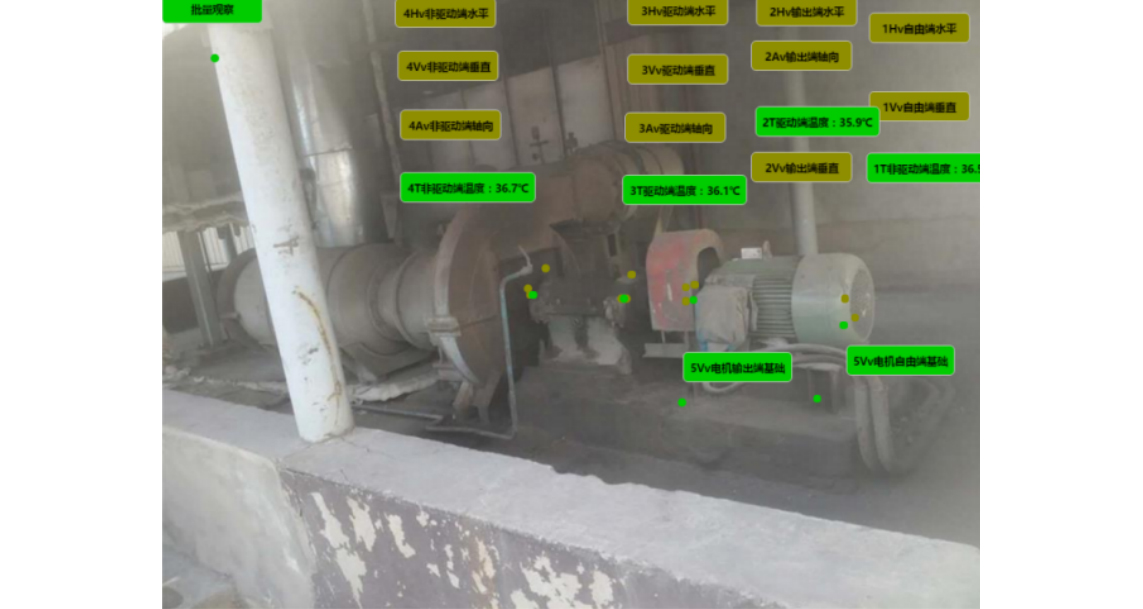

助燃风机结构示意图如下图所示:

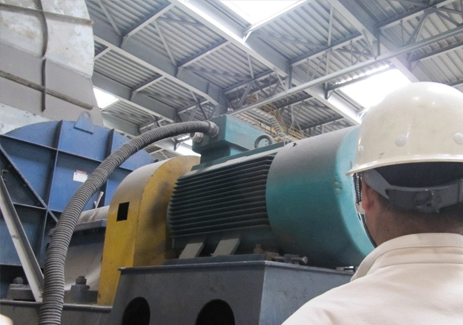

3#助燃风机

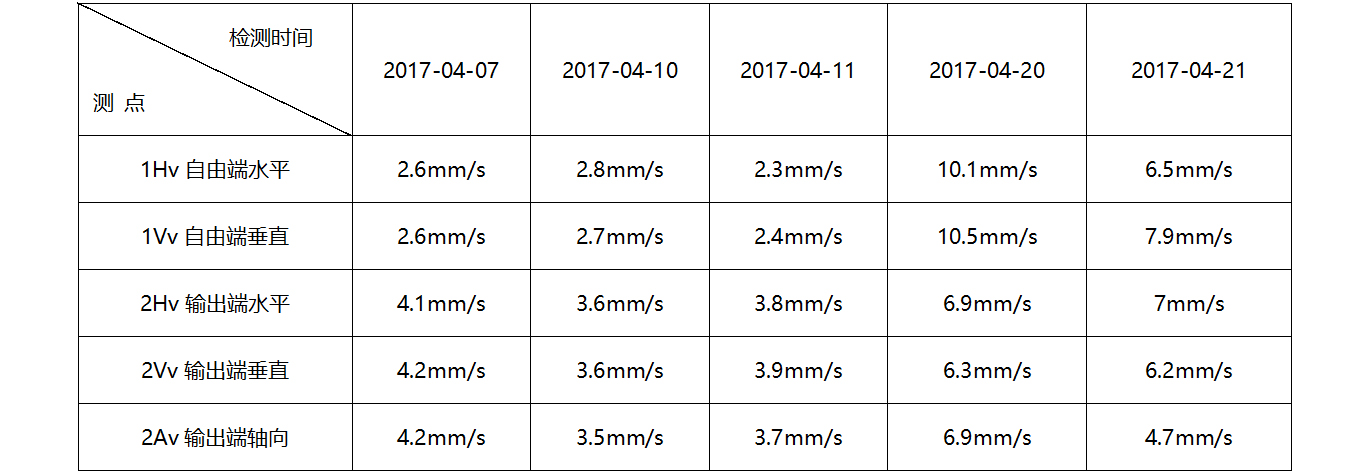

各测点振动速度

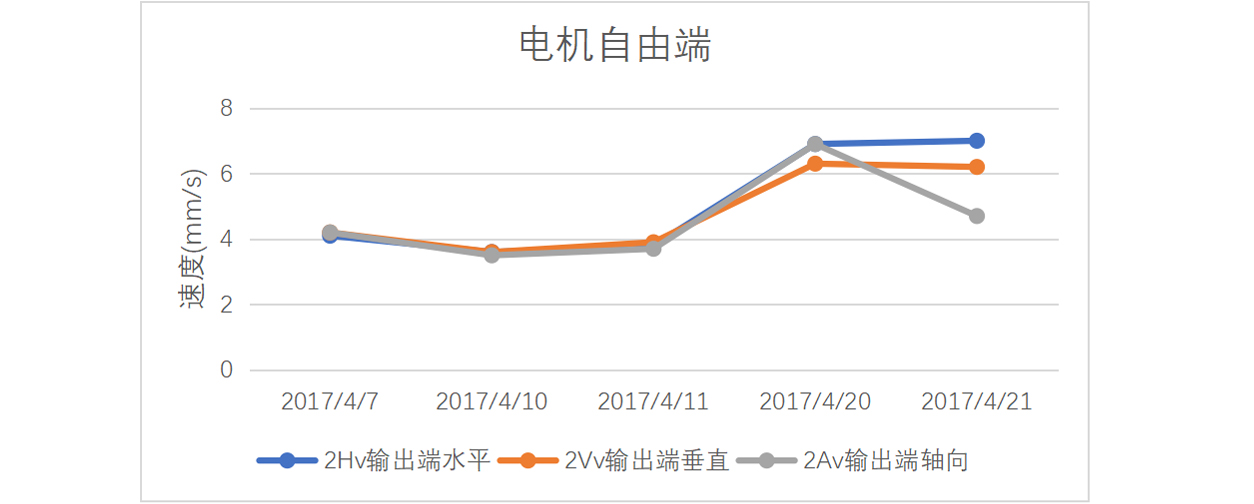

电机自由端振动图标

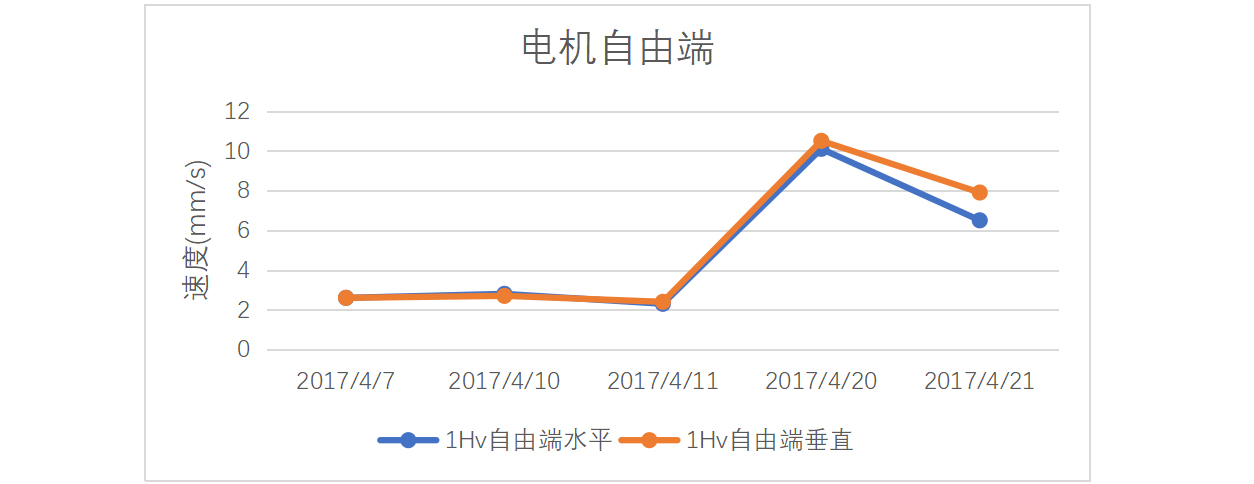

电机自由端振动图标

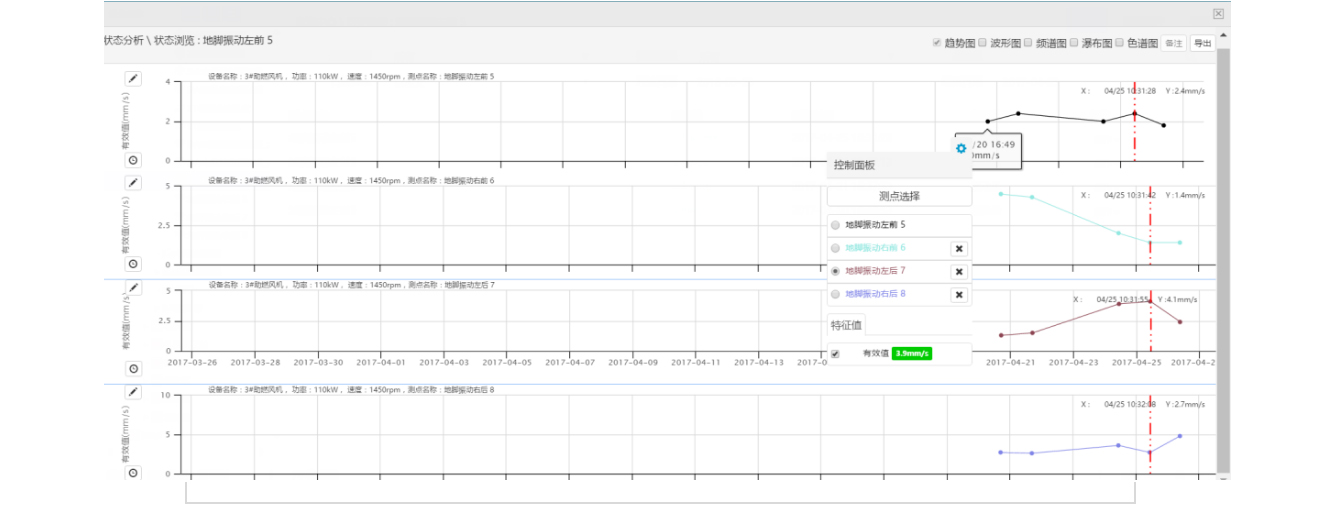

电机4个地脚振动
三.数据和信号分析
1.振动值分析
如电机4个地脚振动图所示:地脚振动右前6的振动有效值4.84mm/s,是其他3个地脚测点振动值的2倍以上。
如电机自由端振动图所示:电机的自由端输出端5个测点的振动值均超过报警限,4月11日的振动值是正常的。

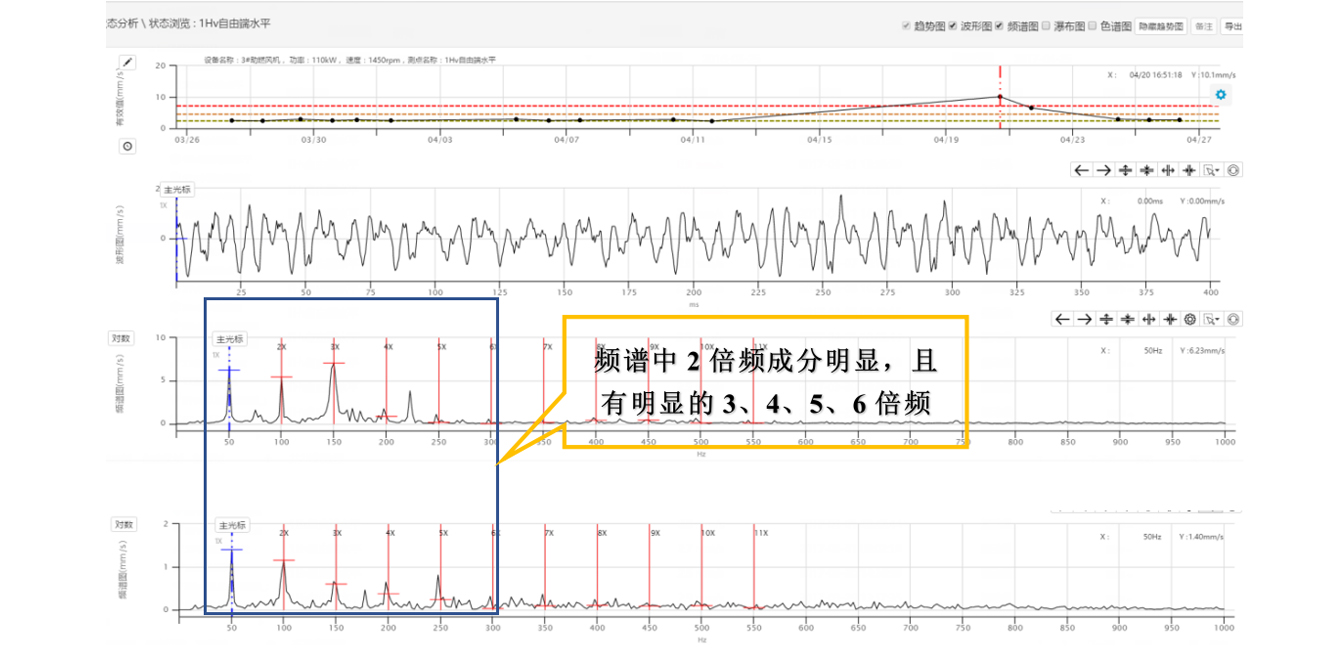

1Hv自由端水平波形频谱
电机地脚右前6测点波形频谱
四.诊断建议
从图谱分析,报警原因之一可能是轴不对中或联轴器问题,之二有可能地脚右6测点的螺栓问题,之三是电机问题。
建议依次查一下轴对中误差值、联轴器,地脚6的螺帽和螺栓有否松动,电机单试。30Kw电机的振动不应如此之大,以上分析仅供参考。
